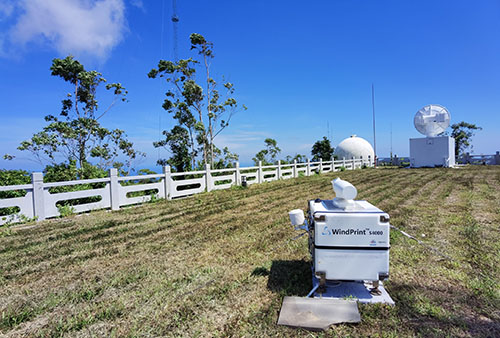

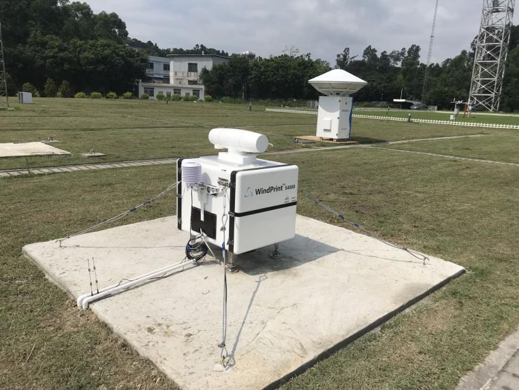

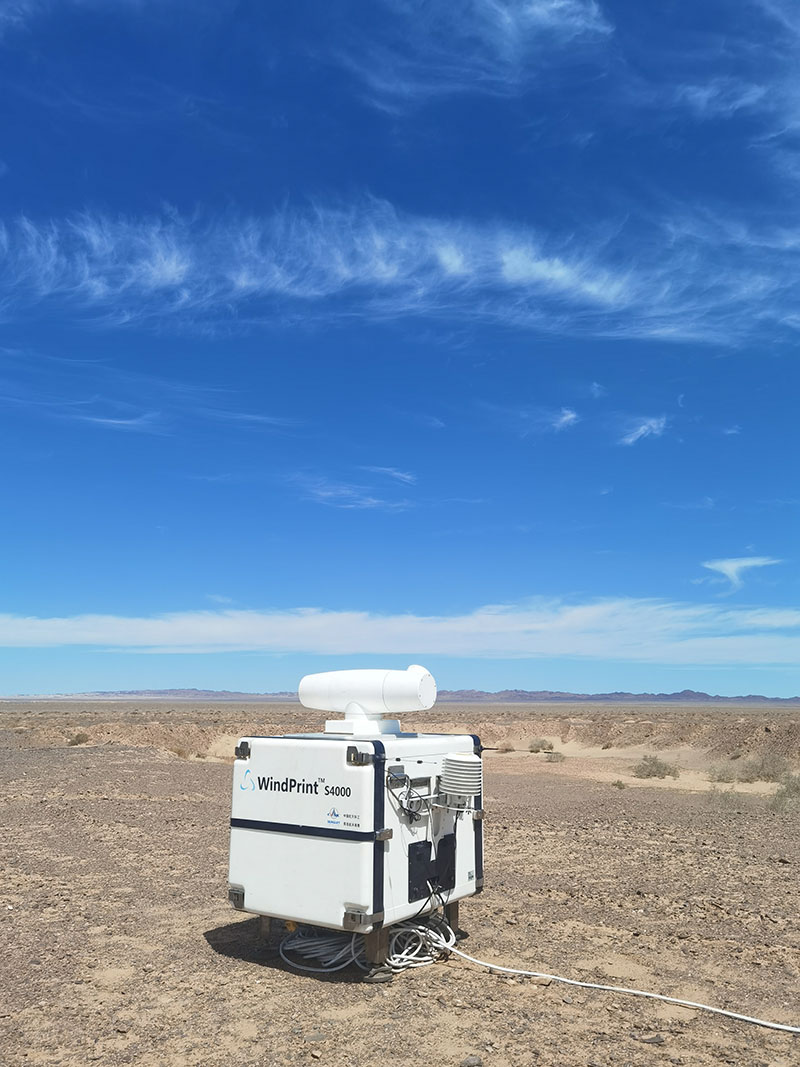

WindPrint S4000 3D扫描式多普勒测风激光雷达

产品描述产品特点主要指标应用方案典型用户产品新闻

    WindPrint S4000 3D扫描式多普勒激光雷达工作在人眼不可见的红外波段,能实现大气边界层大气风场的探测,具有很高的时间分辨率(秒级)、空间分辨率(15m,可设定)和精确度(≤0.1m/s),可填补风廓线雷达低空探测能力的不足,能连续获大气边界层范围内的三维风场等参数。




● 体积小、功耗低,启动快捷、操作简单、安全。

● 系统稳定、结构紧凑,可用于条件恶劣的山地地区。

● 径向最远测量距离可达10km,具有DBS、VAD、PPI、RHI多种扫描方式。

● 用于探测风速、风向、风切变、大气湍流。

● 光学和电子学的模块化分置安装,便于复杂平台安装、移动平台搭载。

机型

 3D扫描式多普勒激光雷达

径向最大测量距离

6000m/8000m/10000m,可定制

距离分辨率

15m/30m/60m软件设定

数据刷新率

1Hz(典型)

0.1Hz10Hz(可软件设定)

测速精度

≤0.1 m/s

测速范围

075 m/s

扫描方式

定点/PPI/RHI/DBS等

可自定义扫描模式,可定时启动扫描模式

指向精度

<0.1 °

伺服稳定平台精度(船载)

<0.1 °

3D扫描

水平扫描范围(PPI):0~360°

俯仰扫描范围(RHI):-20°~200°

工作温度范围

-50+85 ℃

防护等级

IP67

通信方式

以太网、Modbus、3G、4G等

数据产品

径向风速、风廓线、垂直风速

PPI/RHI/CAPPI

3D风场数据

信噪比

后散射强度

当地温度、气压、相对湿度

输出云底高度等多种大气参数 等

测风激光雷达作为新型气象补充观测手段,可以实现对精细风场的全天时探测,探究不同天气系统影响下的风场变化特征,服务于城市天气预报技术和城市气象综合观测研究,为城市建设提供高精准气象保障服务、为防灾减灾、服务民生提供科学依据。

◇ 北京市气象局



 建党100周年庆祝活动现场气象保障             冬奥会赛事现场组网保障

      ◇ 中国气象局上海台风所
